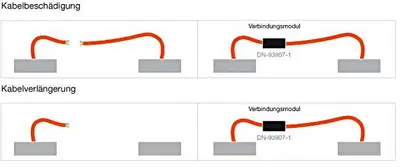

Module de connexion cat. 7 Utilisez ce module de connexion pour étendre votre câblage ou remplacer des câbles endommagés par une nouvelle connexion sans avoir à réinstaller l'ensemble de la section de câblage. Économisez ainsi du temps et de l'argent.
• jusqu'à 600 MHz
• blindé
• montage rapide et facile au moyen d'un outil de connexion LSA pour section AWG 22
-26
• réinitialisable en cas d'erreur de fonctionnement
• design compact
• boîtier métallique blindé
• avec décharge de traction (fixation par 2 vis)
• bornes guillotines LSA étamées avec inclinaison à 45° pour une réduction minimale de la section transversale du câble et une sécurité de contact maximale par les forces de torsion et de rappel
• dimensions: (L) x 35 (P) 80 x (H) 26 mm
• poids: env. 40 g
• livraison en sachets plastiques individuels Comment effectuer un montage professionel : 1. préparer le câble : retirer env. 50 mm de gaine, retrousser le blindage et le raccourcir jusqu'à env. 15 mm ; 2. disposer le câble : retirer le film de blindage des paires de fils individuels jusqu'à env. 15 mm, pousser le câble jusqu'au début du repère et disposer les paires de fils conformément au libellé (procédure de câblage T568 B) ; 3. fixer le câble et poser les fils : fixer le câble en vissant l'étrier de fixation de câble et en pressant les fils dans les blocs LSA au moyen de l'outil de raccordement ; 4. poser le coté opposé & terminer le montage : reprendre les étapes 1
Exemples d'utilisation:
- pour connecter deux câbles d'installation blindés ou non blindés catégorie cat. 7, rétrocompatibles avec C6A et C5E
EAN : 4016032363590
Code fabricant : DN -93907 -1
