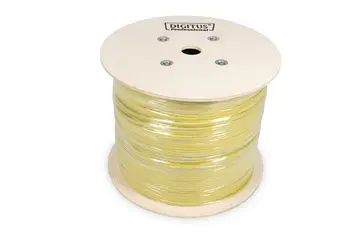

Câble d'installation Cat. 7A, S/FTP, PiMF
• conducteur : AWG 22/1, fil de cuivre nu, diamètre 0,60 mm nominal
• isolation : SFS
-PE (gaine en polyéthylène expansé)
• nombre de conducteurs isolés : 8, torsadés par 4 paires
• code de couleur : bleu
-blanc, orange
-blanc, vert
-blanc, maron
-blanc
• blindage des différentes paires : film polyester doublé d'aluminium, couverture à 100 %
• blindage total : tressage cuivre
• gaine extérieure: zéro halogène (FRNC
-C/LSZH
-3)
• épaisseur de la gaine extérieure: 0,6 mm nominal
• couleur : jaune (RAL 1016)
• longueur : 1.000 m
• traction de charge : 150N max.
• rayon de cintrage dynamique : 8x AD mm min.
• rayon de cintrage statique : 4x AD mm min.
• plage de température de transport et de stockage:
-20°C
- +75°C
• plage de température de fonctionnement:
-2°C
- +60°C
• plage de température d'installation: 0°C
- +50°C
• diamètre extérieur : 8,5 mm nominal
• ignifuge selon IEC 60332
-3
-24
• sans halogène et densité de la fumée : IEC 60754
-2 & IEC 61034
• charge thermique: 700 Mj/km
• poids : 70 kg/km
• impédance moyenne : 100±5 Ohm à 1
- 600MHz
• capacité : 40pF/m nominal @ 1KHz
• déséquilibre de capacité (paire
-terre) : 1,6 pF/m max. @ 1 KHz
• résistance d'isolation : 5 GOhm x km min.
• résistance de boucle : 147 Ohm/km max.
• tension de fonctionnement : 72 Vdc max.
• perte d'insertion : 80 dB
• décalage de phase : 450 nS/100 m max.
• retard de propagation : 10 nS/100 m max.
• classe séparateur : „d“ gem. EN 50174
-2
• NVP : 79%
• matériau conducteur : cuivre nu
• diamètre du conducteur : 0,6 mm
• section nominale du conducteur : 0,2827 mm²
• section transversale de l'AWG : 22
• classe de conducteur : Kl.1 = monofilaire
• nombre de conducteur : 1
• élément de filage : paires
• isolation du fil : Foam
-Skin
-PE
• identification du fil : couleur
• blindage sur l'élément de câblage : feuille
• blindage sur le câblage : tresse
• matériau de la gaine : polyoléfine
• couleur de la gaine : jaune
• zéro halogène selon norme EN 60754
-1/2: oui
• retardateur de flamme : selon la norme EN 60332
-3
-24
• faible dégagement de fumée selon la norme EN 61034
-2 : oui
• diamètre extérieur environ : 7,3 mm
• température extérieure autorisée du câble, en mouvement :
-20 °C ... 75 °C
• température extérieure admissible du câble, installation fixe : 0 °C ... 50 °C
EAN : 4016032363842
Code fabricant : DK
-1743
-A
-VH
-5
